Протоколи OBD2 та сумісність ELM327 з автомобілями: повний огляд

Як вибрати ELM327 — сканер діагностики авто

Вступ

Настали часи, коли автомобіль відіграє одну з найважливіших ролей у житті людини. Правильний догляд за ним — це запорука не лише спокою, а й менших витрат на ремонт і діагностику. Окрім фізичного стану авто, важливо слідкувати й за електронними показниками. Для цього потрібно знати, що відбувається «у мозку» автомобіля — в електронному блоці керування (ЕБК).

Існує багато різних сканерів ЕБК автомобіля:

• фірмові — для конкретної лінійки авто,
• універсальні брендовані,
• дорогі та бюджетні,
• з екраном та без нього,
• з різними типами підключення.

Але що найчастіше потрібно людям? Щоб пристрій працював і був дешевим. Саме тому багато хто обирає китайську копію сканера ELM327.

Для чого потрібні сканери діагностики авто?

Основні задачі діагностичного сканера:

1. Виявлення та скидання помилок у комп’ютері автомобіля (за можливості).
2. Онлайн-моніторинг параметрів авто — у реальному часі можна переглядати багато показників, включно з обертами двигуна й швидкістю.

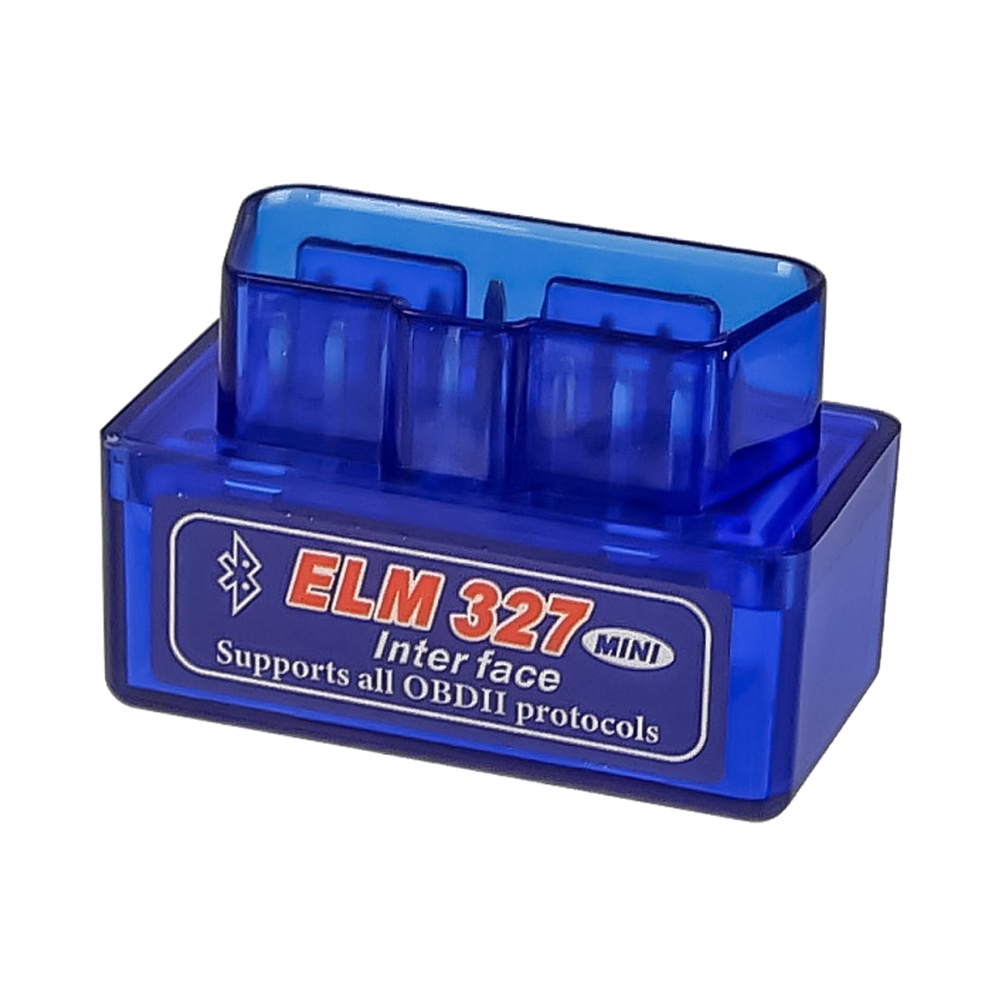

Типи підключення ELM327

Існує кілька типів підключення ELM327:

• провідний,
• Wi-Fi,
• Bluetooth.

Розглядати всі типи немає сенсу, оскільки принцип дії однаковий — основна різниця в типі чипа та сумісності. Найпопулярніші і найдешевші — це ELM327 версії 1.5 та ELM327 версії 2.1. Але мова про китайські копії, адже оригінальний пристрій коштує значно дорожче.

Відмінності між ELM327 V1.5 та ELM327 V2.1

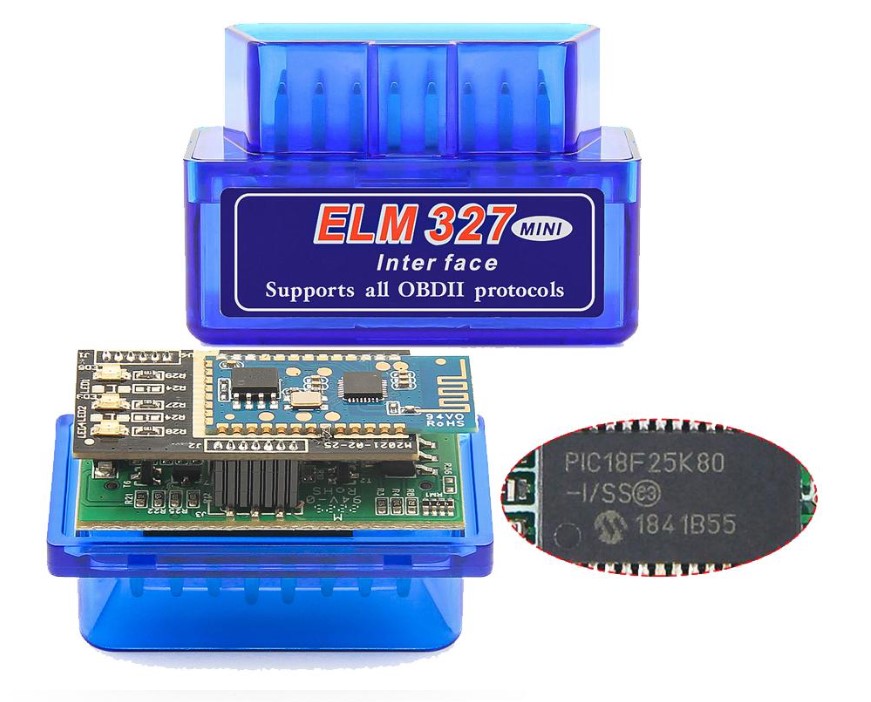

ELM327 V1.5

Це копія оригінального чипу «Elmelectronics», названа PIC18F25K80. Хоча китайські виробники намагаються повторити оригінал, копія не завжди точно розпізнає всі протоколи. У результаті такі адаптери можуть розпізнавати близько 80–90% авто, які підтримував би справжній чип.

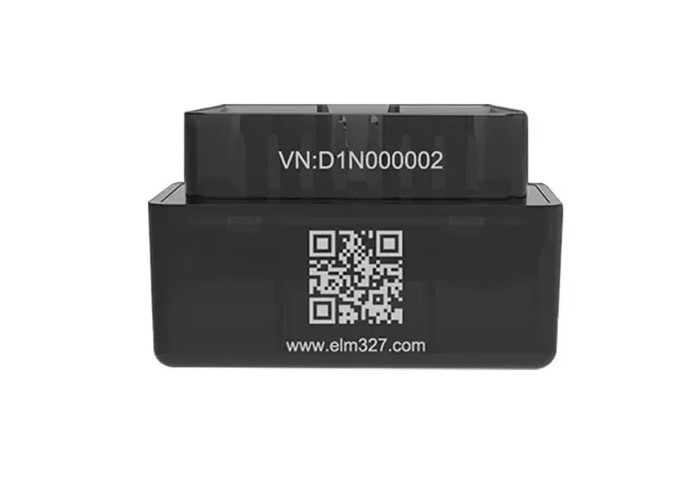

ELM327 V2.1

Це вже модернізована, але «експериментальна» розробка китайських фірм. Часто такий адаптер базується на дешевих чипах типу MCP2515 або BK3231Q, а прошивка спробує імітувати роботу версії 1.5. Виробники обіцяють швидший і кращий пристрій, але на практиці таких адаптерів менший перелік сумісних авто. Проте їхня ціна приблизно в 3 рази нижча, ніж у версії 1.5.

Яку версію обрати?

Система підключення

1. Bluetooth-версії: перед покупкою переконайтеся в сумісності зі своєю ОС на смартфоні або комп’ютері.
   • Найдешевші адаптери ELM327 2.1 створені для Android, але не працюють з iOS.
   • Якщо потрібна сумісність з iOS, зверніть увагу на ELM327 OBD2 V1.5 V01H4 — така версія підтримує iOS, Android та Windows.

Додаткові поради перед покупкою

1. Перевірте сумісність з вашою ОС
   Бюджетні Bluetooth-адаптери часто працюють тільки з Android, а деякі — з Android та Windows.
2. Переконайтеся, що у вашому авто є стандартний роз’єм OBD2
   У деяких автомобілях встановлені власні роз’єми — тоді потрібно придбати перехідник для OBD2.
3. Зіставте протоколи сканера з підтримуваними протоколами авто
   Це допоможе уникнути непотрібних повернень товару.

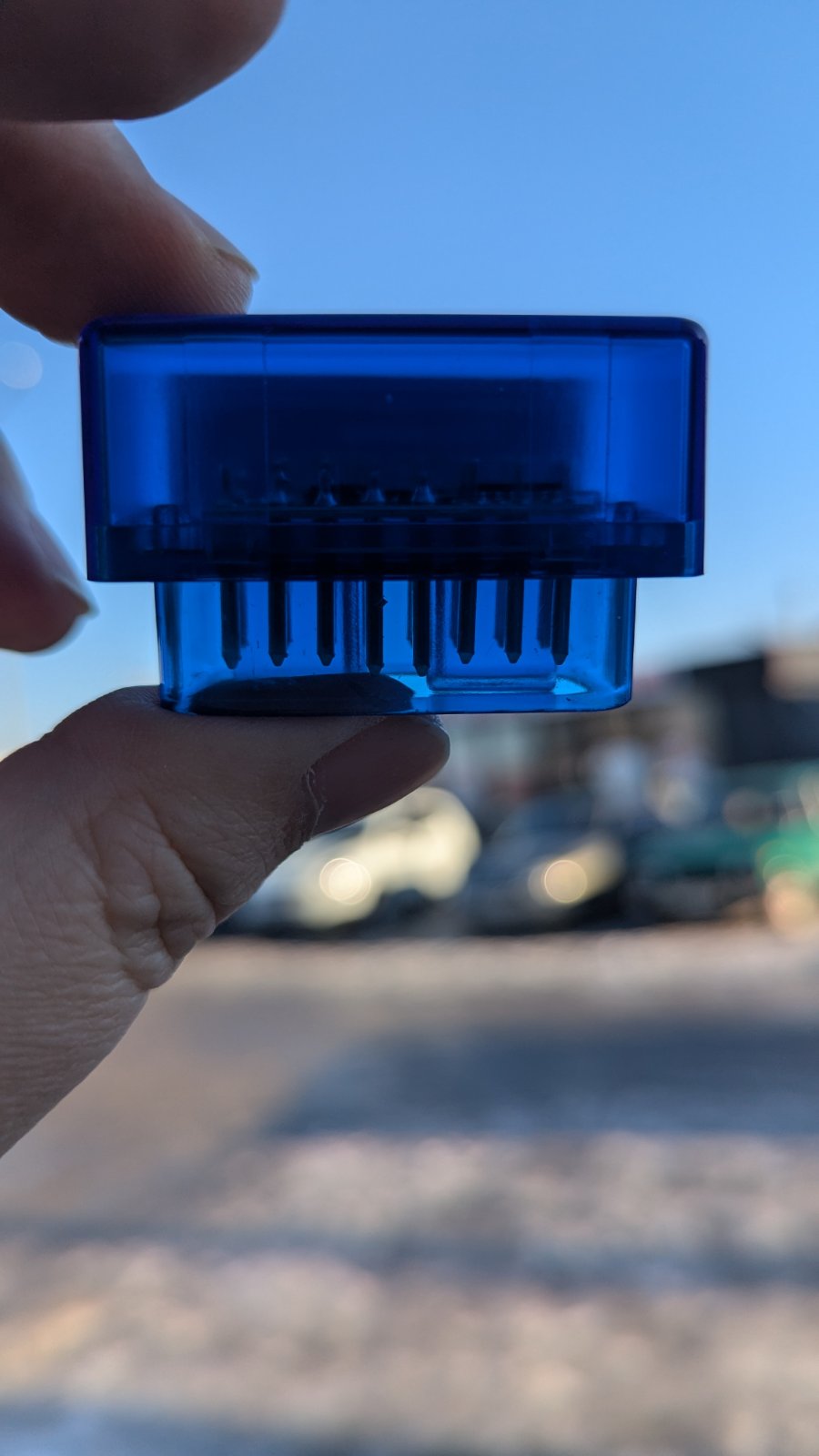

Візуальна відмінність версій

При огляді пристрою можна звернути увагу на кількість плат у корпусі:

• ELM327 V2.1 — зазвичай 1 плата,
• ELM327 V1.5 — зазвичай 2 плати.

Підтримка операційних систем та протоколів ELM327

🔧 ELM327 Bluetooth OBD2 V2.1

Підтримує ОС:
Android, Windows
Не працює з: iOS

Підтримувані протоколи зв’язку:

• ISO 9141
• KWP2000
• SAE J1850
• CAN-шина

🔧 ELM327 Bluetooth OBD2 V1.5

Підтримує ОС:
Android, Windows
Не працює з: iOS

Підтримувані протоколи зв’язку:

• ISO 9141
• KWP2000
• SAE J1850 (J1850 PWM, J1850 VPW)
• CAN-шина

🔧 ELM327 Bluetooth OBD2 V1.5 V01H4

Підтримує ОС:
iOS, Android, Windows

Підтримувані протоколи зв’язку:

1. SAE J1850 PWM (41,6 Kbaud)
2. SAE J1850 VPW (10,4 Kbaud)
3. ISO 9141-2 (ініціалізація 5 baud, 10,4 Kbaud)
4. ISO 14230-4 KWP (повільна ініціалізація, 10,4 Kbaud)
5. ISO 14230-4 KWP (швидка ініціалізація, 10,4 Kbaud)
6. ISO 15765-4 CAN (11-bit ID, 500 Kbaud)
7. ISO 15765-4 CAN (29-bit ID, 500 Kbaud)
8. ISO 15765-4 CAN (11-bit ID, 250 Kbaud)
9. ISO 15765-4 CAN (29-bit ID, 250 Kbaud)



Що означають протоколи та з якими автомобілями вони сумісні

SAE J1850 PWM — високошвидкісний протокол

SAE J1850 PWM (Pulse Width Modulation — модуляція ширини імпульсу) — це високошвидкісний протокол передачі даних, який забезпечує продуктивність 41,6 Кбайт/с.

Де використовується:

• Ford
• Jaguar
• Mazda

Технічні особливості:

• передача сигналу по двох дротах
• контакти діагностичного роз’єму: 2 і 10

📋 Список сумісних автомобілів (SAE J1850 PWM)

Виробник	Модель	Рік випуску	Паливо	Країна
Citroen	Picasso HDI	2001	Дизель	France
Crown Victoria	A4	2000	Бензин	United States
Ford	Aerostar	1997	—	—
Ford	Contour	1999	—	—
Ford	Crown Victoria	2003	Бензин	Canada
Ford	E150	2000	—	—
Ford	E350	1997	Бензин	United States
Ford	E350	2000	—	—
Ford	Escape	2001	—	—
Ford	Escort	1997	Бензин	United States
Ford	Escort	1998	—	—
Ford	Expedition	1998	—	—
Ford	Explorer	1996	Бензин	United States
Ford	Explorer	1998	—	—
Ford	Explorer	1999	Бензин	United States
Ford	Explorer	2000	—	—
Ford	F-250 Super Duty	2002	Бензин	United States
Ford	F150	1997	—	—
Ford	F150	2002	Бензин	United States
Ford	F150 (Truck)	1999	—	—
Ford	F150 (Van)	1999	—	—
Ford	F250	2000	—	—
Ford	F250	2002	—	Australia
Ford	Fiesta	1997	—	—
Ford	Fiesta	1997	Бензин	Brazil
Ford	Fiesta	1998	Дизель	Belgium
Ford	Fiesta	2001	Бензин	Italy
Ford	Fiesta	2002	Бензин	United Kingdom
Ford	Focus	1999	—	—
Ford	Focus	2002	—	—
Ford	Focus (UK)	2001	—	—
Ford	Focus 1.8	2004	Дизель	Switzerland
Ford	Focus SVT	2002	—	—
Ford	Focus Trend 1.6	1998	Бензин	Poland
Ford	Focus ZTS	2001	Бензин	Canada
Ford	Ka	1999	Бензин	Argentina
Ford	Ka	2001	Бензин	United Kingdom
Ford	Ka 1.0	2000	Бензин	Brazil
Ford	Mondeo	1997	Бензин	Turkey
Ford	Mondeo	1998	Бензин	United Kingdom
Ford	Mondeo	1998	Дизель	—
Ford	Mondeo	2001	Дизель	Austria
Ford	Mondeo	2004	Дизель	—
Ford	Mondeo V6	1999	Бензин	Switzerland
Ford	Mustang	1997	Бензин	United States
Ford	Mustang Coupe	1995	Бензин	United States
Ford	Mustang GT	1999	Бензин	United States
Ford	Mustang Mach1	2003	Бензин	Canada
Ford	Ranger	1995	—	—
Ford	Ranger	2001	Бензин	United States
Ford	Ranger 4x4 Pickup	2000	—	—
Ford	Taurus	1998	Бензин	United States
Ford	Taurus GL	1999	Бензин	United States
Ford	Thunderbird	1995	Бензин	United States
Ford	Transit	1995	Дизель	Germany
Ford	Windstar	1999	Бензин	Canada
Ford	Windstar	2003	Бензин	United States
Mazda	Protege	1997	Бензин	United States
Mazda	Tribute	2002	—	—
Mercury	Cougar	1999	Бензин	United States
Mercury	Grand Marquis	1998	—	—
Opel	Agila	2002	Бензин	Poland
Renault	Clio II	2001	Дизель	Argentina
Volkswagen	Jetta	2000	Бензин	United States
Volvo	S70	1998	Бензин	Sweden





SAE J1850 VPW — протокол зі змінною шириною імпульсу

SAE J1850 VPW (Variable Pulse Width — змінна ширина імпульсу) — це протокол передачі даних зі швидкістю 10,4 Кбайт/с, який застосовується переважно в автомобілях марок:

• General Motors (GM)
• Chrysler

Технічні особливості:

• передача даних по одному дроту
• контакт діагностичного роз’єму: 2

📋 Список сумісних автомобілів (SAE J1850 VPW)

Виробник	Модель	Рік випуску	Паливо	Країна
Buick	Century	2002	—	—
Buick	Rendezvous	2003	Бензин	United States
Buick	Rivera	1998	—	—
Buick	Skylark	1996	—	—
Cadillac	Deville	2000	—	—
Cadillac	Eldorado	1998	—	—
Chevrolet	Astro	1998	Бензин	United States
Chevrolet	Avalanche 2500	2002	Бензин	United States
Chevrolet	Blazer	1995	—	—
Chevrolet	Camaro	1999	—	—
Chevrolet	Camaro SS	2000	—	—
Chevrolet	Camaro Z28	1995	Бензин	Canada
Chevrolet	Caprice	1996	—	—
Chevrolet	Cavalier	1996	—	—
Chevrolet	Cavalier	2000	Бензин	Venezuela
Chevrolet	Colorado	2005	Бензин	United States
Chevrolet	Impala	2001	Бензин	United States
Chevrolet	Lumina	1996	—	—
Chevrolet	Malibu	1998	—	—
Chevrolet	S-10	1998	Бензин	United States
Chevrolet	Silverado	1999	—	—
Chevrolet	Silverado 8.1	2001	Бензин	United States
Chrysler	Intrepid	1998	Бензин	Canada
Dodge	Caravan SE	2002	Бензин	Canada
Dodge	Neon SE	2001	Бензин	United States
GMC	Jimmy	1997	Бензин	United States
GMC	Savana	1998	Бензин	Canada
GMC	Sierra	1999	Бензин	United States
Isuzu	Rodeo 6-Cyl	1999	Бензин	United States
Jeep	XJ	1994	Бензин	United States
Oldsmobile	88	1999	Бензин	United States
Opel	Vectra	1999	Бензин	Hungary
Pontiac	Firebird	1996	Бензин	United States
Pontiac	Sunfire	2000	Бензин	United States
Saturn	SC2	2001	Бензин	United States
Toyota	Corolla	1997	—	—
Vauxhall	Vectra B	1997	Бензин	United Kingdom
Winnabego	Workhorse 8100	2002	Бензин	United States





ISO 9141-2 — європейсько-азійський діагностичний протокол

ISO 9141-2 розроблений організацією ISO та застосовується в більшості європейських і азійських автомобілів, а також у деяких моделях Chrysler.

Технічні особливості:

• основний контакт: 7 (K-лінія)
• додатковий контакт: 15 (L-лінія, опціонально)
• швидкість передачі даних: до 10 Кбайт/с

Варіанти протоколу ISO 9141:

• ISO 9141-1
• ISO 9141-2
• ISO 9141-3
• ISO 9141-4

Це різні реалізації одного стандарту на різних фізичних рівнях (physical layers).

Взаємодія з ISO 14230:

Протоколи ISO 9141 та ISO 14230 (KWP2000) мають однакову апаратну реалізацію ліній обміну даними, але різні принципи використання.

➡️ Сканер, що підтримує ISO 9141, зазвичай працює і з ISO 14230, але не завжди навпаки.



Виробник	Модель	Рік випуску	Паливо	Країна
Acura	2.3CL	1998	Бензин	United States
Acura	Integra GS-R	1998	Бензин	United States
Acura	Integra Type R	2000	Бензин	United States
Acura	MDX	2003	—	—
Acura	RSX	2002	Бензин	Hong Kong
Acura	RSX Type-S	2002	—	—
Alfa Romeo	147	2004	Дизель	Italy
Alfa Romeo	147	2005	Дизель	Italy
Alfa Romeo	156 2.0 JTS	2003	—	—
Alfa Romeo	166	1999	Дизель	Belgium
Alfa Romeo	Spider	2001	—	—
Alfa Romeo	Spider 2.0	2001	Бензин	Germany
Alfa Romeo	Spider 2.0 TS	2001	Бензин	United Kingdom
Astra	GL 1.8	2000	Бензин	Brasil
Astra	GL 1.8	2001	Бензин	Brazil
Audi	A3 TDI	1999	—	—
Audi	A4	1997	Бензин	United States
Audi	A4	1998	—	—
Audi	A4	2000	Бензин	United States
Audi	A4	2001	—	—
Audi	A4	2001	Бензин	Canada
Audi	A6	1998	—	—
Audi	A6	1999	Дизель	Italy
Audi	Cabriolet	1997	—	—
BMW	316i	1994	Бензин	Turkey
BMW	316i	2003	—	—
BMW	318i	1996	Бензин	Italy
BMW	318Ti	1998	—	—
BMW	320	2002	—	—
BMW	320D	2001	Дизель	Germany
BMW	320D	2002	Дизель	—
BMW	320D Touring	2000	Дизель	Finland
BMW	320Td	2003	Дизель	France
BMW	323 CI	2000	—	—
BMW	325i	2001	Бензин	Spain
BMW	325Xi	2002	Бензин	Canada
BMW	328i (E46)	1999	Бензин	Israel
BMW	520i	1997	Бензин	Germany
BMW	528i	1997	—	—
BMW	528i	1998	—	—
BMW	528iA (E39)	2000	—	—
BMW	530D	2000	Дизель	Spain
BMW	540i6	1997	Бензин	United States
BMW	740i	1997	Бензин	United Kingdom
BMW	X5	2002	Бензин	United States
BMW	Z3	2000	Бензин	United States
BMW	Z3	2001	Бензин	United Kingdom
Chevrolet	Cavalier	1994	Бензин	Canada
Chevrolet	Cavalier	1998	Бензин	Canada
Chevrolet	S-10	2000	Бензин	United States
Chevrolet	Tahoe	1997	Бензин	United States
Chevrolet	Tahoe	1998	Бензин	United States
Chevrolet	Tracker ZR2	2001	—	—
Chrysler	Sebring	2000	Бензин	United States
Chrysler	Town & Country Van	1996	—	—
Chrysler	Voyager	1995	—	—
Chrysler	Voyager	1998	Бензин	Finland
Citroen	C2	2004	Бензин	Spain
Citroen	C3	2002	Бензин	Portugal
Citroen	C3	2003	Дизель	Spain
Citroen	C3 1.4L	2003	—	France
Citroen	C5 2L	2002	—	France
Citroen	Evasion	1999	Дизель	France
Citroen	HDI	2000	—	—
Citroen	Saxo	2000	Бензин	—
Citroen	Saxo	2001	Дизель	France
Citroen	Saxo	2002	Бензин	Portugal
Citroen	Saxo VTR 8V 1.6i	2001	Бензин	United Kingdom
Citroen	Xantia Turbo CT	1997	—	—
Citroen	Xsara	1999	—	—
Citroen	Xsara	2000	Бензин	Poland
Citroen	Xsara 1.4 HDi	2004	Дизель	Spain
Citroen	Xsara Picasso	2000	—	—
Citroen	Xsara SX 1.6i	2002	—	—
Citroen	Xsara VRT	2000	—	—
Citroen	Xsara VTR	2000	Бензин	Poland
Daewoo	Kalos	2004	Бензин	Portugal
Daewoo	Lanos	1999	Бензин	—
Fiat	Punto	2000	—	—
Fiat	Punto	2000	Бензин	—
Fiat	Punto	2001	—	—
Fiat	Punto	2002	—	—
Fiat	Punto 1.9 Mjet	2004	Дизель	Italy
Fiat	Punto JTD ELX 80	2000	Дизель	France
Fiat	Scudo	2003	—	—
Fiat	Seicento	2001	Бензин	Greece
Fiat	Stilo	2002	—	—
Fiat	Stilo	2002	Дизель	—
Fiat	Stilo	2002	Бензин	Greece
Fiat	Ulysse JTD	2001	Бензин	France
Ford	Galaxy	2004	Дизель	—
Ford	Mondeo	2001	Дизель	Austria
Ford	Probe	1996	Бензин	United States
Ford	Probe	1997	—	—
Ford	Ranger	1994	Бензин	United States
Ford	Scorpio	1996	Бензин	Germany
Geo	Metro	1996	—	—
GMC	Jimmy	2000	Бензин	—
Honda	Accord	1998	—	—
Honda	Accord	1998	—	—
Honda	Accord	2000	—	—
Honda	Accord	2002	—	—
Honda	Accord SE	1997	Бензин	United States
Honda	Civic	1996	—	—
Honda	Civic	1997	—	—
Honda	Civic	1997	Бензин	Canada
Honda	Civic	1998	Бензин	United States
Honda	Civic	2000	—	—
Honda	Civic	2001	—	—
Honda	Civic	2001	Бензин	United States
Honda	Civic	2002	—	—
Honda	Civic Del Sol	1997	—	—
Honda	Civic EX	1996	—	—
Honda	Civic Type R	2003	—	—
Honda	Jazz	2002	—	—
Honda	Odyssey	2000	Бензин	Canada
Honda	Odyssey	2001	Бензин	United States
Honda	Odyssey	2002	—	—
Honda	Passport	2000	Бензин	United States
Honda	Prelude	1998	Бензин	United States
Honda	Prelude	2001	Бензин	United States
Honda	S2000	2000	—	—
Hyundai	Accent	1997	Бензин	Canada
Hyundai	Accent	1998	—	—
Hyundai	Accent	2000	—	—
Hyundai	Accent (Base)	1996	Бензин	United States
Hyundai	Accent (SOHC)	1996	Бензин	United States
Hyundai	Elantra	1996	—	—
Hyundai	Elantra	1998	—	—
Hyundai	Elantra	1998	Бензин	Canada
Hyundai	Elantra	2001	—	—
Hyundai	Lantra	1996	Бензин	Germany
Hyundai	Matrix	2002	—	—
Hyundai	Matrix 1.8 GLS	2002	—	—
Hyundai	Tiburon	1997	—	—
Hyundai	Tiburon GS-R/GT (V6)	2003	Бензин	Canada
Kia	Rio	2001	Бензин	—
Kia	Sedona	2003	Бензин	United States
Kia	Sephia	1999	—	—
Kia	Sorento 2.5 CRDi	2003	Дизель	Italy
Kia	Spectra	2001	—	—
Lancia	Y	2000	Бензин	Germany
Land Rover	Defender TD5	2004	Дизель	France
Land Rover	Range Rover	1997	—	—
Lexus	IS200	2002	—	—
Mazda	Millenia S	1999	—	—
Mazda	MPV	1996	Бензин	Canada
Mazda	MPV	2002	Бензин	Canada
Mazda	MX-5	1999	Бензин	—
Mazda	MX-5	2003	—	—
Mazda	MX-5 (Miata)	2003	—	Australia
Mazda	Protege	2000	Бензин	United States
Mazda	Protege	2001	—	—
Mazda	Protege 5	2002	—	—
Smart	Fortwo	2002	Дизель	Portugal
Mercedes	C32 AMG	2001	Бензин	Italy
Mercedes-Benz	E-320	1998	Бензин	Cambodia
Mercedes-Benz	C200 Kompressor	2003	—	—
Mercedes-Benz	C230	1997	Бензин	Japan
Mercedes-Benz	C230	1998	—	—
Mercedes-Benz	C230	2000	—	—
Mercedes-Benz	A-Class	2000	—	—
Mercedes-Benz	E430	2000	Бензин	United States
Mercedes-Benz	ML270 CDI	2000	Бензин	Denmark
Mercury	Villager	1996	Бензин	United States
Mini	Cooper	2002	—	—
Mini	Cooper S	2003	—	—
Mitsubishi	Diamante	2001	Бензин	United States
Mitsubishi	Eclipse	1997	—	—
Mitsubishi	Eclipse	1998	Бензин	United States
Mitsubishi	Eclipse	2000	Бензин	United States
Mitsubishi	Eclipse Spyder	2002	—	—
Mitsubishi	Galant	2003	—	—
Mitsubishi	Lancer	1998	Бензин	Jamaica
Mitsubishi	Lancer Evolution	2003	—	—
Mitsubishi	Mirage	2001	Бензин	United States
Mitsubishi	Outlander	2003	Бензин	Netherlands
Nissan	Altima	2001	Бензин	Canada
Nissan	Pathfinder	1998	Бензин	United States
Nissan	Pathfinder	2001	Бензин	United States
Opel	Astra	1997	Бензин	Hungary
Opel	Astra H	2004	Дизель	Germany
Opel	Corsa 1.3 CDTi	2004	Дизель	Turkey
Opel	Vectra B	1996	Бензин	Germany
Peugeot	206	2001	Бензин	France
Peugeot	206 HDi	2002	Дизель	France
Peugeot	307	2004	Дизель	France
Porsche	911 Carrera	2001	—	—
Renault	Megane II	2004	Бензин	Czech Republic
Saab	9-5	2000	Бензин	United States
Seat	Leon	2004	Дизель	Italy
Skoda	Octavia RS	2004	Бензин	Greece
Subaru	Impreza WRX	2003	—	—
Toyota	Camry XLE	2004	Бензин	United States
Volkswagen	Golf IV	1999	Дизель	France
Volkswagen	Passat 1.9 TDI	2000	Дизель	Sweden
Volvo	S40	2001	Бензин	Sweden
Volvo	V70	2001	Бензин	Italy
Volvo	XC70	1998	Бензин	Holland
Zastava-Yugo	60EFI	1999	—	—



🔌 ISO 14230 KWP2000 (Keyword Protocol 2000)

Протокол ISO 14230 KWP2000 фізично ідентичний ISO 9141.
Використовує:

• контакт 7 (K-лінія)
• опціонально контакт 15 (L-лінія)

🚗 Підтримувані автомобілі

Alfa Romeo

Бензинові (Bosch M1.5.5 / ME7.x / ME3.x / ME2.x)

• 145 1.4 / 1.6
• 146 1.4 / 1.6 / 1.8 / 2.0
• 156 1.6 / 1.8 / 2.0
• 166 2.0 / 2.5 / 3.0
• GTV 1.8 / 2.0 / 3.0 TS 16V
• Spider 1.8 / 2.0 / 3.0 TS 16V

Дизель (Bosch EDC15)

• 145 1.9 JTD
• 146 1.9 JTD
• 147 1.9 JTD 8V / 16V
• 156 1.9 / 2.4 JTD
• 166 2.4 JTD

Fiat

Дизель

• Bravo/Brava 1.9 JTD
• Punto 1.9 JTD
• Doblo 1.9 JTD
• Ducato 2.0 / 2.3 / 2.8 JTD
• Marea 1.9 / 2.4 JTD
• Multipla 1.9 JTD
• Scudo 2.0 JTD
• Stilo 1.9 JTD
• Ulysse 2.0 / 2.2 JTD

Бензин

• Bravo/Brava 1.2 / 2.0 / 2.0 20V
• Punto 1.2
• Stilo 2.4
• Coupe 2.0 20V
• Marea 2.4 20V

Lancia

• K 2.4 JTD
• Lybra 1.9 / 2.4 JTD
• Thesis 2.4 JTD
• Y 1.2
• Phedra 2.0 / 2.2 JTD
• Lybra 2.0 бензин
• Thesis 2.0 Turbo

Smart

• Smart 0.7 бензин
• Smart 0.9 CDI

Citroën

• Berlingo 2.0 HDI
• C5 2.0 / 2.2 HDI
• C8 2.0 HDI
• Jumper 2.0 / 2.2 / 2.8 HDI
• Jumpy 2.0 HDI
• Xantia 2.0 HDI
• Xsara / Xsara Picasso 2.0 HDI

Peugeot

• 206 2.0 HDI
• 306 2.0 HDI
• 307 2.0 HDI
• 406 2.0 / 2.2 HDI
• 607 2.0 / 2.2 HDI
• 807 2.0 / 2.2 HDI
• Boxer / Expert / Partner 2.0 HDI

Audi

Дизель

• A2, A3, A4, A6, A8 — 1.9–2.5 TDI (VP37, PD, VP44)

Бензин

• A3 / A4 / A6 / TT / S3 1.8T

Seat

• Alhambra, Cordoba, Ibiza, Leon, Toledo — 1.9 TDI
• Alhambra, Cordoba, Ibiza, Leon, Toledo — 1.8T

Skoda

• Fabia, Octavia — 1.9 TDI
• Fabia, Octavia, Superb — 1.8T

Volkswagen

• Golf 4, Bora, Passat, New Beetle, Sharan — 1.9 TDI
• Polo, Lupo — TDI PD
• Golf 4, Passat, Bora — 1.8T

Chrysler / Jeep

• Grand Cherokee 2.7 CRD
• Cherokee 2.5 / 2.8 CRD
• PT Cruiser 2.2 CRD
• Voyager 2.5 CRD

Mercedes-Benz

• A, C, E, S, ML, G, Vito, Sprinter — CDI (EDC15)

BMW

Дизель

• Series 3, 5, 7, X5 — 2.0–3.0D

Бензин

• Series 3, 5, 7, Z3 — Siemens MS41 / MS43 / Bosch ME

Opel

Дизель

• Astra, Vectra, Zafira, Frontera, Vivaro — DTI / DI

Бензин

• Astra, Vectra, Omega — Simtec / Bosch M1.5.5

Renault

• Espace, Kangoo, Laguna, Megane, Scenic, Trafic — 1.9–2.2 dCi

Інші марки

• Ford Galaxy 1.9 TDI
• Nissan X-Trail 2.2
• Ferrari Modena 3.6
• Rover 75 2.0 CDT
• Land Rover Freelander 2.0 CDT
• Hyundai Accent / Elantra / Santa Fe CRDI
• Kia Carens / Sorento CRDi
• Volvo V40 2.0 TDI
• Mini Cooper D
• Isuzu 2.0 DI
• Honda Civic (EDC15)



CAN (Controller Area Network)

CAN (англ. Controller Area Network — мережа контролерів) — стандарт промислової мережі, орієнтований насамперед на об’єднання в єдину систему різних виконавчих пристроїв і датчиків.

Режим передачі даних:
послідовний, широкомовний, пакетний.

Це найбільш універсальний стандарт, який використовується у переважній більшості автомобілів. Нижче наведено неповний список підтримуваних моделей.

🚗 Автомобілі з CAN-шиною

Lada:
Granta, Largus, Priora (2011–), Kalina (2011–), Samara (2011–)

Audi:
A3 (2004–2009), A3 (2010–), A4 (2008–), A5, A6 (2004–), Q5, Q7, allroad (2006–), A8 (2003–2009), Audi TT (2006–), A8 (2010–)

Mercedes-Benz:
Кузови 221, 216, 204, 212, 164, 251, 211, 219, 209, 169, 245, 463, 203, 171, 639, 906

BMW:
1 Series (E87, E81, E82, E88)
3 Series (E90, E91, E92, E93)
5 Series (E60, E61, F10)
6 Series (E63, E64)
7 Series (E65/66, F01/F02)
X1 (E84), X5 (E70), X6 (E71), Gran Turismo

Volkswagen:
Touareg, Passat B6, Passat CC, Golf 5, Golf 6, Jetta (2006–), Golf Plus, Caddy (2004–), Touran, Tiguan, Multivan, Polo (2005–2009), Polo Sedan (2010–), Scirocco, Crafter, Amarok (2010)

Skoda:
Octavia A5 (2005–2008), Octavia FL (2009–), Superb (2009–), Fabia (2008–), Roomster, Octavia Tour, Yeti

Opel:
Astra H, Astra J, Zafira B, Corsa D, Vectra C, Insignia, Antara

Ford:
Focus, C-MAX, Kuga, S-MAX, Mondeo (2007–), Galaxy (2007–), Fiesta (2009–), Fusion

Infiniti:
FX35, FX50, EX35, G35X, G37, M35, M45

Mazda:
2, 3 (2009–), 6 (2008–)

Porsche:
Cayenne, Panamera

Mini:
Cooper (2009–)

Peugeot:
207, 308, 407, 4007, Partner (2009–)

Citroën:
C3, C4, C5, C3 Picasso, C4 Picasso, Berlingo (2009–)

Land Rover:
Discovery 4, Range Rover (2010–), Range Rover Sport (2010–), Freelander (2008–)

Lexus:
LX 570, RX (2009–), LS 460, GX 460

Seat:
Altea (2004–), Leon (2006–), Ibiza (2009–)

Cadillac:
Escalade (2007–), SRX, CTS

Hummer:
H2

Volvo:
S60 (2005–), V70 (2005–2008), V70XC (2005–2007), XC70 (2005–2007),
S80 (2005–2006), XC90 (2005–), S80 (2007–), XC60, XC70 (2008–),
C30, C70, S40 (2004–), V50

Renault:
Fluence, Koleos, Megane (2009–), Laguna (2008–)



✅ Висновок

Отже, сканери ELM327 залишаються універсальними та чудово підходять для звичайного автовласника, щоб:

• зчитувати помилки
• скидати базові коди несправностей
• контролювати роботу автомобіля в реальному часі

🛒 Де придбати ELM327:

• ELM327 Bluetooth OBD2 V1.5 — міні-сканер діагностики авто
• ELM327 Bluetooth OBD2 V2.1 — міні-сканер діагностики авто
• ELM327 Bluetooth OBD2 V1.5 V01H4 — міні-сканер діагностики авто



---

Часті запитання (FAQ)

Чи можна підключити автокомпресор через зарядний пристрій для акумулятора?
Ні, звичайні зарядні пристрої видають нестабільний струм і не розраховані на високі пускові навантаження компресора (10–15А). Для цього потрібен імпульсний блок живлення на 12V або спеціальний адаптер 220V → 12V (гніздо прикурювача).

Скільки ампер повинен видавати блок живлення на 220В?
Більшість автомобільних насосів під навантаженням споживають від 10 до 15 Ампер. Обирайте блок живлення потужністю не менше 120–180W (12V, 10–15A).
