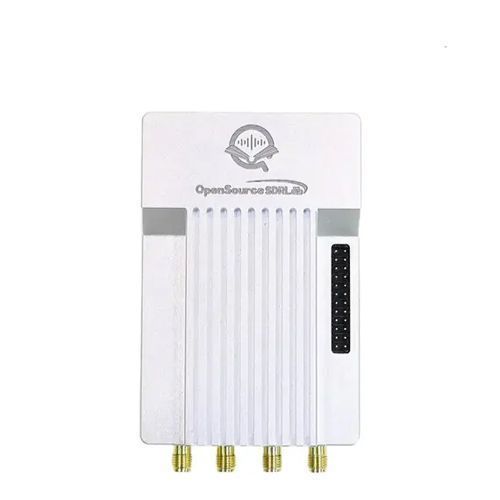

PlutoSky R2 9363 без додаткового підсилювача потужності передавального тракту (PA) — програмно-визначена радіосистема SDR для приймання та передавання радіосигналів, аналізу радіоспектру, розробки та тестування бездротових пристроїв. Плата побудована на базі Xilinx Zynq XC7Z020-2CLG484I та RF-трансивера AD9363BBCZ, що працює за архітектурою 2T2R Full-duplex.
Підтримується робота в розширеному діапазоні 70 МГц–6 ГГц із відповідною модифікованою прошивкою, водночас штатний діапазон RF-трансивера AD9363 становить 325 МГц – 3.8 ГГц. Максимальна смуга пропускання — 20 МГц.
PlutoSky R2 підходить для різних SDR-експериментів і практичних завдань: приймання FM-радіостанцій, авіаційних сигналів ADS-B, сигналів супутників NOAA, спостереження за радіоспектром, цифрового оброблення сигналів, розробки власних радіосистем і FPGA-проєктів. Можливість одночасного передавання та приймання робить плату відповідною і для розроблення повноцінних радіотрактів.
Для роботи з PlutoSky R2 можна використовувати стерео Radio, MATLAB, CubicSDR, SDRangel і IIO-Scope. Під'єднання до комп'ютера відбувається через USB або Gigabit Ethernet. Плата також підтримує завантаження програмного забезпечення з вбудованої Flash-пам'яті або microSD і має інтерфейси для подальшого розширення та розробки.
- Модель: PlutoSky R2 9363 без PA
- RF-трансивер: AD9363BBCZ
- Процесор: Xilinx Zynq XC7Z020-2CLG484I
- RF-архитектура: 2T2R Full-duplex
- Передні канали: 2
- Приймальні канали: 2
- Діапазон частот: 70 МГц-6 ГГц, з модифікованою прошивкою
- Штатний діапазон AD9363: 325 МГц-3.8 ГГц
- Смуга пропускання: 200 кГц-20 МГц
- Роздільна здатність АЦП/ЦАП: 12 бітів
- ОЗП: DDR3 1 ГБ
- Flash: 32 МБ
- Ethernet: 1000/100/10 Мбіт/с, 1 порт

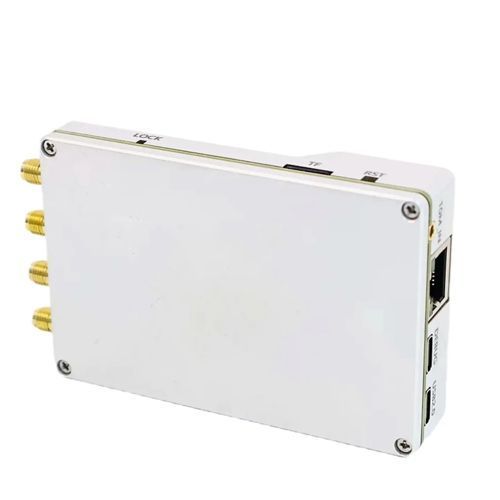

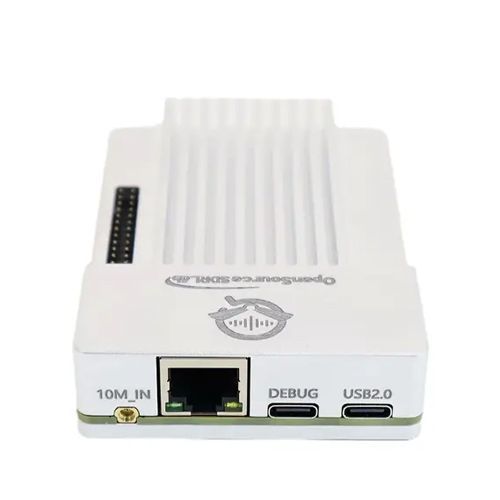

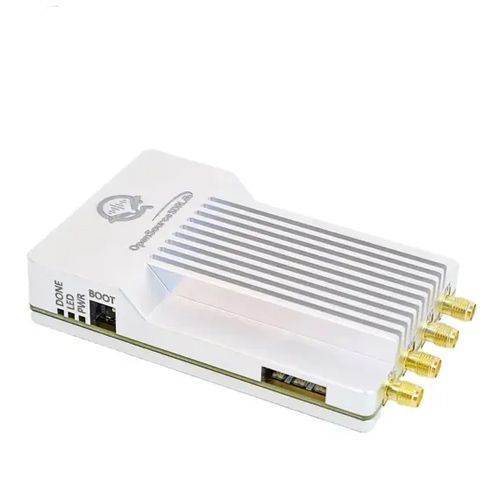

- Роз'єми: 2 x TX SMA (мама), 2 x RX SMA (мама), USB Type-C, UART + JTAG Type-C
- USB: USB 2.0 Type-C
- Слот карти пам'яті: microSD
- GPIO: 19 ліній, 1.8 В
- RFIC Clock: IPEX/VCTCXO, типово VCTCXO
- Опорний сигнал: 10 МГц
- Тактовий генератор: 40 МГц
- Зовнішній тактовий вхід: 40 МГц
- Напруга живлення: 5 В через USB Type-C
- Сумісне ПЗ: USB Radio, MATLAB, CubicSDR, SDRangel, IIO-Scope
- Розміри корпусу: 9.7 х 6.4 х 2.1 см
- Вага: 230 г
- У комплекті 4 SMA-антени та microSD 128 МБ
