XY-SK120 — регульований підвищувально-понижувальний DC-DC перетворювач із цифровим дисплеєм, призначений для отримання стабілізованої вихідної напруги та обмеження вихідного струму. Його головна перевага — можливість підтримувати задану вихідну напругу незалежно від того, вища вона чи нижча за напругу джерела живлення. Це робить модуль зручним для систем, де вхідна напруга може змінюватися в процесі роботи.

Модуль дає змогу регулювати вихідну напругу в діапазоні 0-36 В і струм до 6 А, максимальна вихідна потужність становить 120 Вт. Підтримує режими стабілізації напруги CV і струму CC, а також налаштування обмеження потужності. Для роботи із сонячними панелями передбачена функція MPPT, що дає змогу використовувати модуль у системах сонячного живлення та заряджання акумуляторів. Під час під'єднання зовнішнього датчика NTC доступний контроль температури акумулятора з можливістю припинення заряджання під час перегрівання.

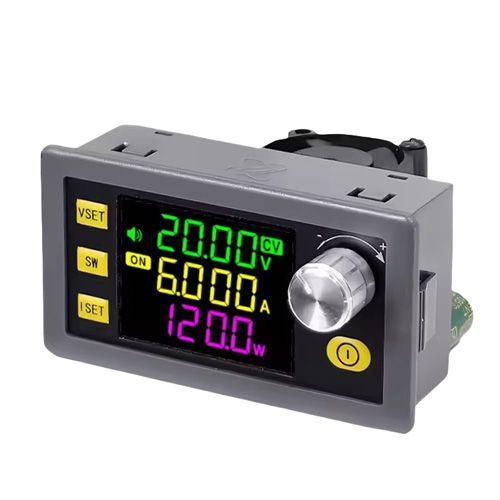

На кольоровому дисплеї відображаються основні робочі параметри. Керування здійснюється за допомогою кнопок і поворотного енкодера. Вбудована система активного охолодження з вентилятором забезпечує відведення тепла під час роботи з підвищеним навантаженням.

XY-SK120 виготовлений як вбудований модуль із лицьовою панеллю й підходить для встановлення у власний корпус, лабораторне джерело живлення або інше обладнання.

Налаштовувані захисти:
Захист від зниженої вхідної напруги: 5.5-36 В, за замовчуванням 5.5 В
Захист від перенапруги на виході: 0-38 В, за замовчуванням 38 В
Захист від перевищення вихідної струму: 0-6.2 А, за замовчуванням 6.2 А
Захист від перевищення потужності: 0-150 Вт, за замовчуванням 125 Вт
Захист від перегрівання: 0-110 °C, за замовчуванням 95 °C
Обмеження часу роботи: 0-100 год, за замовчуванням вимкнене
Обмеження ємності: 0-9999 А·год, за замовчуванням вимкнене
Обмеження енергії: 0-4200 кВт·год, за замовчуванням вимкнене

• Модель: XY-SK120
• Кольоровий 1.8" LCD-дисплей
• Тип перетворювача: підвищувально-понижувальний DC-DC
• Режими стабілізації: CC/CV
• Вхідна напруга: 6–36 В DC
• Вихідна напруга: 0–36 В DC
• Вихідний струм: 0–6 А
• Максимальна вихідна потужність: 120 Вт
• ККД перетворення: приблизно 88%
• Роздільна здатність установлення/отображення напруги: 0.01 В
• Роздільна здатність щодо струму: 0.001 А
• Точність напруги: ±0.5% + 1 розряд
• Точність струму: ±0.5% + 3 розряди
• Кількість груп пам'яті: 10
• Роз'єм для зовнішнього датчика температури: NTC 10 кОм 3950B (до комплекту не входить)
• Послідовний інтерфейс: підтримка Modbus
• Підтримка Modbus/RS485/Wi-Fi: через додаткові модулі
• Охолодження: радіатор, вентилятор

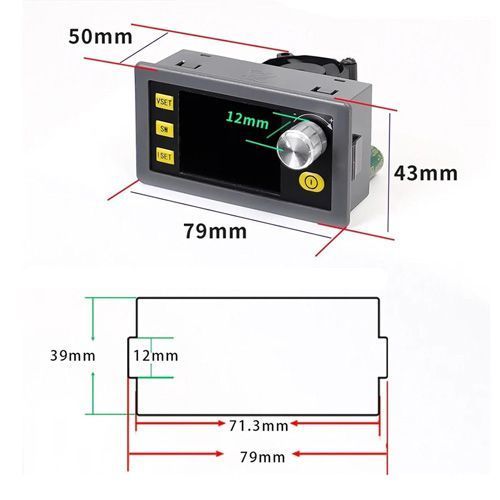

• Розміри: 79 х 43 х 50 мм
• Вага: 110 г
